| КОД
ДЕТАЛИ
| ОПИСАНИЕ
| ПРИМЕЧАНИЕ
| ДОПОЛНЕНИЕ
|
|
|

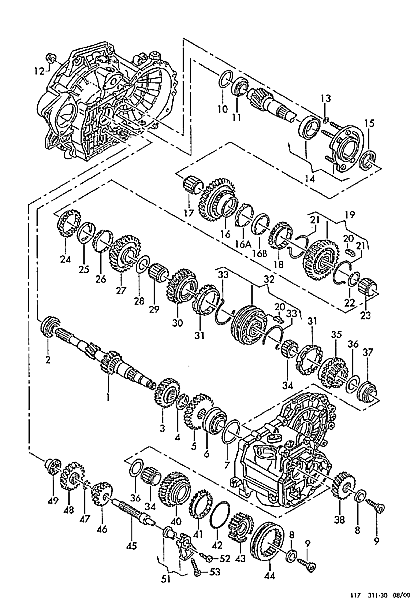

GEARS AND SHAFTS
FOR 5 SPEED MANUAL TRANSMISS.
|
|
ARF,ARL,CRV,
CRW,CLZ,CLX,
CLY,CLW,CTV, |
1
|
02A
311 103 D
|
DRIVE SHAFT
|
Z=9/17
|
ARF,ARL,CLZ.
CLY |
(1)
|
02B
311 103
|
DRIVE SHAFT
|
Z=9/16
|
CRV,CRW,CLX,
CLW |
| (1) |
02D
311 103 A |
DRIVE SHAFT |
Z=8+15 |
CTV |
| 2 |
085
311 123 |
TAPER ROLLER BEARING |
22X45X16,6 |
|
(3)
|
02A
311 285 K
|
GEAR
|
3.GEAR
Z=35/24 |
ARF,CLY
|
3
|
02A
311 285 L
|
GEAR
|
3.GEAR
Z=34/25 |
ARL,CLZ
|
(3)
|
02A
311 285 AA
|
GEAR
|
3.GEAR
Z=32/22 |
CRV,CLW
|
(3)
|
02A
311 285 T
|
GEAR
|
3.GEAR
Z=31/23 |
CRW,CTV,CLX
|
| 4 |
02A
311 321 |
LOCK RING |
30,8X2,5 |
|
(5)
|
02A
311 351 C
|
GEAR
|
4.GEAR
Z=34/35 |
ARL,CLZ
|
5
|
02A
311 351 G
|
GEAR
|
4.GEAR
Z=35/34 |
ARF,CLY
|
(5)
|
02A
311 351 H
|
GEAR
|
4.GEAR
Z=30/29 |
CRV,CLW
|
(5)
|
02A
311 351 J
|
GEAR
|
4.GEAR
Z=29/30 |
CRW,CLX
|
(5)
|
02D
311 351
|
GEAR
|
4.GEAR
Z=31/28 |
CTV,
|
| 6 |
02A
311 123 D |
TAPER ROLLER BEARING |
30X68,5X17,2 |
|
| 7 |
02A
311 140 |
ADJUSTING WASHER |
62,2X0,65 |
|
| (7) |
02A
311 140 A |
ADJUSTING WASHER |
62,2X0,67 |
|
| (7) |
02A
311 140 B |
ADJUSTING WASHER |
62,2X0,7 |
|
| (7) |
02A
311 140 C |
ADJUSTING WASHER |
62,2X0,72 |
|
| (7) |
02A
311 140 D |
ADJUSTING WASHER |
62,2X0,75 |
|
| (7) |
02A
311 140 E |
ADJUSTING WASHER |
62,2X0,77 |
|
| (7) |
02A
311 140 F |
ADJUSTING WASHER |
62,2X0,8 |
|
| (7) |
02A
311 140 G |
ADJUSTING WASHER |
62,2X0,82 |
|
| (7) |
02A
311 140 H |
ADJUSTING WASHER |
62,2X0,85 |
|
| (7) |
02A
311 140 J |
ADJUSTING WASHER |
62,2X0,87 |
|
| (7) |
02A
311 140 K |
ADJUSTING WASHER |
62,2X0,9 |
|
| (7) |
02A
311 140 L |
ADJUSTING WASHER |
62,2X0,92 |
|
| (7) |
02A
311 140 M |
ADJUSTING WASHER |
62,2X0,95 |
|
| (7) |
02A
311 140 N |
ADJUSTING WASHER |
62,2X0,97 |
|
| (7) |
02A
311 140 P |
ADJUSTING WASHER |
62,2X1 |
|
| (7) |
02A
311 140 Q |
ADJUSTING WASHER |
62,2X1,02 |
|
| (7) |
02A
311 140 R |
ADJUSTING WASHER |
62,2X1,05 |
|
| (7) |
02A
311 140 S |
ADJUSTING WASHER |
62,2X1,07 |
|
| (7) |
02A
311 140 T |
ADJUSTING WASHER |
62,2X1,1 |
|
| (7) |
02A
311 140 AA |
ADJUSTING WASHER |
62,2X1,12 |
|
| (7) |
02A
311 140 AB |
ADJUSTING WASHER |
62,2X1,15 |
|
| (7) |
02A
311 140 AC |
ADJUSTING WASHER |
62,2X1,17 |
|
| (7) |
02A
311 140 AD |
ADJUSTING WASHER |
62,2X1,2 |
|
| (7) |
02A
311 140 AE |
ADJUSTING WASHER |
62,2X1,22 |
|
| (7) |
02A
311 140 AF |
ADJUSTING WASHER |
62,2X1,25 |
|
| (7) |
02A
311 140 AG |
ADJUSTING WASHER |
62,2X1,27 |
|
| 8 |
02A
311 324 C |
CONCAVE WASHER |
24X52X2,65 |
|
| 9 |
02A
311 335 D |
TORX SOCKET HEAD BOLD |
M10X1X35,5 |
|
| 10 |
020
311 391 |
ADJUSTING WASHER |
0,75 |
|
| (10) |
020
311 391 A |
ADJUSTING WASHER |
0,8 |
|
| (10) |
020
311 391 B |
ADJUSTING WASHER |
0,85 |
|
| (10) |
020
311 391 C |
ADJUSTING WASHER |
0,9 |
|
| (10) |
020
311 391 D |
ADJUSTING WASHER |
0,95 |
|
| (10) |
020
311 391 E |
ADJUSTING WASHER |
1 |
|
| (10) |
020
311 391 F |
ADJUSTING WASHER |
1,05 |
|
| (10) |
020
311 391 G |
ADJUSTING WASHER |
1,1 |
|
| (10) |
020
311 391 H |
ADJUSTING WASHER |
1,15 |
|
| (10) |
020
311 391 J |
ADJUSTING WASHER |
1,2 |
|
| (10) |
020
311 391 K |
ADJUSTING WASHER |
1,25 |
|
| (10) |
020
311 391 L |
ADJUSTING WASHER |
1,3 |
|
| (10) |
020
311 391 M |
ADJUSTING WASHER |
1,35 |
|
| (10) |
020
311 391 N |
ADJUSTING WASHER |
1,4 |
|
| (10) |
020
311 391 P |
ADJUSTING WASHER |
0,65 |
|
| (10) |
020
311 391 Q |
ADJUSTING WASHER |
0,7 |
|
| 11 |
311
405 625 E |
TAPER ROLLER BEARING |
29X50,29X14,73 |
|
| 12 |
N
015 083 11 |
SHOULDERED HEXAGON NUT |
M8 |
|
| 13 |
*
N 903 649 01 |
ROUND SEAL |
7X2 |
|
(14)
|
02D
311 206 A
|
SUPPORT WITH TAPER ROLLER
BEARING |
|
|
| 15 |
02A
311 221 |
THRUST WASHER |
1.GEAR |
|
16
|
02A
311 251
|
GEAR
|
1.GEAR
Z=34/9
|
ARF,CLY,ARL,
CLZ,CRV,CLX,
CLW,CRW, |
(16)
|
02D
311 251
|
GEAR
|
1.GANG
Z=35/8 |
CTV
|
| 17 |
02A
311 213 C |
NEEDLE CAGE |
38X43X25 |
|
| 18 |
02A
311 247 C |
SYNCHRONIZER RING |
1.GEAR |
|
| 19 |
02D
311 239 |
SYNCHRONIZING HUB |
1./2.GEAR |
|
| 20 |
084
311 313 |
CATCH |
|
|
| 21 |
02A
311 311 A |
SPRING |
1./2.GEAR |
|
| 22 |
091
311 321 A |
LOCK RING |
|
|
| 23 |
02A
311 265 D |
NEEDLE CAGE |
K35X40X23,8 |
|
| 24 |
02A
311 269 F |
SYNCHRONIZER RING |
2.GEAR |
|
| 25 |
02A
311 279 |
OUTER RING |
2.GEAR |
|
26
|
02A
311 277
|
SYNCHRONIZER RING
INNER |
2.GEAR
|
|
27
|
02A
311 261 G
|
GEAR
|
2.GEAR
|
ARF,CLY,ARL,
CLZ |
(27)
|
02A
311 261 L
|
GEAR
|
2.GEAR
Z=33/16 |
CRV,CRW,CLX,
CLW |
(27)
|
02D
311 261
|
GEAR
|
2.GEAR
Z=34/15 |
CTV
|
| 28 |
02A
311 175 C |
THRUST WASHER |
2ND/3RD GEAR |
|
| 29 |
02J
311 325 |
NEEDLE BEARING - |
30,6X40X25,8 |
|
(30)
|
02A
311 129 AA
|
GEAR
|
3.GEAR
Z=34/25 |
ARL,CLZ
|
30
|
02A
311 129 T
|
GEAR
|
3.GEAR
Z=35/24 |
ARF,CLY
|
(30)
|
02A
311 129 AJ
|
GEAR
|
3.GEAR
Z=32/22 |
CRV,CLW
|
(30)
|
02A
311 129 AH
|
GEAR
|
3.GEAR
Z=31/23 |
CRW,CTV,CLX
|
| 31 |
02A
311 269 A |
SYNCHRONIZER RING |
3./4.GEAR |
|
| 32 |
02A
311 301 D |
SYNCHRONIZING HUB |
3./4.GEAR |
|
| 33 |
088
311 311 D |
SPRING |
3./4.GEAR |
|
| 34 |
02A
311 115 E |
NEEDLE BEARING - |
29X40X24 |
|
(35)
|
02A
311 145 M
|
GEAR
|
4.GEAR
Z=34/35 |
ARL,CLZ
|
35
|
02A
311 145 N
|
GEAR
|
4.GEAR
Z=35/34 |
ARF,CLY
|
(35)
|
02A
311 145 L
|
GEAR
|
4.GEAR
Z=29/30 |
CRW,CLX
|
(35)
|
02A
311 145 K
|
GEAR
|
4.GEAR
Z=30/29 |
CRV,CLW
|
(35)
|
02D
311 145
|
GEAR
|
4.GEAR
Z=31/28 |
CTV,
|
36
|
02A
311 155 A
|
THRUST WASHER
|
4TH/5TH GEAR
29,2X49X2,5 |
|
| 37 |
02A
311 375 |
SLEEVE |
29X46X18,1 |
|
(38)
|
02A
311 361 Q
|
GEAR
|
5.GEAR
Z=34/45 |
ARL,CLZ
|
38
|
02A
311 361 L
|
GEAR
|
5.GEAR
Z=36/43 |
ARF,CLY
|
(38)
|
02A
311 361 P
|
GEAR
|
5.GEAR
Z=31/37 |
CRV,CLW
|
(38)
|
02A
311 361 N
|
GEAR
|
5.GEAR
Z=30/39 |
CRW,CLX
|
(38)
|
02D
311 361
|
GEAR
|
5.GEAR
Z=47/32 |
CTV
|
(40)
|
02A
311 158 E
|
GEAR
|
5.GEAR
Z=34/45 |
ARL,CLZ
|
40
|
02A
311 158 H
|
GEAR
|
5.GEAR
Z=36/43 |
ARF,CLY
|
(40)
|
02A
311 158 S
|
GEAR
|
5.GEAR
Z=31/37 |
CRV,CLW
|
(40)
|
02A
311 158 L
|
GEAR
|
5.GEAR
Z=30/39 |
CRW,CLX
|
(40)
|
02D
311 158
|
GEAR
|
5.GEAR
Z=47/32 |
CTV
|
| 41 |
02A
311 295 A |
SYNCHRONIZER RING |
5.GANG |
|
| 42 |
02A
311 311 C |
SPRING |
5.GANG |
|
43
|
02A
311 303 D
|
SYNCHRONIZING HUB
OPERATING SLEEVE |
5.GANG
|
|
| 44 |
02A
311 313 A |
CATCH |
5.GANG |
|
| 45 |
02A
311 515 K |
REVERSE GEAR SHAFT |
|
|
46
|
02A
311 531 K
|
SLIDING WHEEL FOR REVERSE GEAR
|
Z=20
|
ARF,CLY,ARL,
CLZ,CRV,CLX,
CLW,CRW |
| (46) |
02A
311 531 N |
SLIDING WHEEL FOR REVERSE GEAR |
Z=20 |
CTV |
| 47 |
N
100 698 02 |
CIRCLIP |
A20X2 |
|
48
|
02A
311 507 D
|
INTERMEDIATE WHEEL
|
Z=18
RETURN |
|
(48)
|
02D
311 507
|
INTERMEDIATE WHEEL
RETURN |
Z=19
|
CTV
|
| 49 |
02A
311 523 B |
NEEDLE SLEEVE |
15X21X18 |
|
51
|
02A
311 514 A
|
SUPPORT
REVERSE GEAR SHAFT |
|
|
| 52 |
N
905 362 01 |
TORX SOCKET HEAD BOLD |
M8X26 |
|
| 53 |
N
904 625 01 |
TORX SOCKET HEAD BOLD |
M8X32-E-PC |
|
|
|
